Wrth i gerbydau trydan ddod yn fwy cyffredin mewn canolfannau siopa, adeiladau swyddfa, gwestai, meysydd parcio cyhoeddus, a depos fflyd, mae un manylyn pwysig yn aml yn cael ei anwybyddu wrth gynllunio gosod gwefrwr: Hyd cebl gwefru EV.
Mae llawer o brynwyr yn canolbwyntio ar bŵer gwefru, safonau cysylltydd, neu swyddogaethau meddalwedd, ond mae hyd y cebl yn effeithio'n uniongyrchol ar brofiad y defnyddiwr, hyblygrwydd parcio, diogelwch, a chost gosod.
Ar gyfer prosiectau gwefru masnachol, nid yw dewis yr hyd cebl cywir yn syml yn "hirach yw gwell." Mae gan wefrwyr AC a gwefrwyr cyflym DC ystyriaethau dylunio, rheoliadau a therfynau ymarferol gwahanol.
Mae'r blog hwn yn egluro'r hyd cebl nodweddiadol a ddefnyddir mewn gorsafoedd gwefru cerbydau trydan masnachol, y gwahaniaethau rhwng gwefrwyr AC a DC, a sut i ddewis yr hyd cebl cywir ar gyfer gwahanol amgylcheddau parcio.
Pam mae Hyd Cebl Gwefrydd EV yn Bwysig
Mewn meysydd parcio masnachol, mae gyrwyr cerbydau trydan yn parcio cerbydau mewn gwahanol safleoedd bob dydd. Yn wahanol i wefru cartref, ni all gweithredwyr ddisgwyl i borthladd gwefru pob car alinio'n berffaith â'r gwefrydd.
Gall cebl sy'n rhy fyr:
- Atal y cysylltydd rhag cyrraedd y cerbyd
- Achosi anghyfleustra i yrwyr
- Cynyddu cwynion cwsmeriaid
- Cyfyngu ar gydnawsedd â gwahanol fodelau EV
Yn y cyfamser, gall cebl sy'n rhy hir:
- Dod yn drwm ac yn anodd ei drin
- Cynyddu problemau rheoli ceblau
- Codi costau cynhyrchu ac amnewid
- Creu peryglon diogelwch os yw ceblau'n gorwedd ar y ddaear
Dylai hyd delfrydol y cebl gydbwyso:
- Cyfleustra defnyddwyr
- Hyblygrwydd parcio
- Diogelwch
- Cost
- Gwydnwch cebl

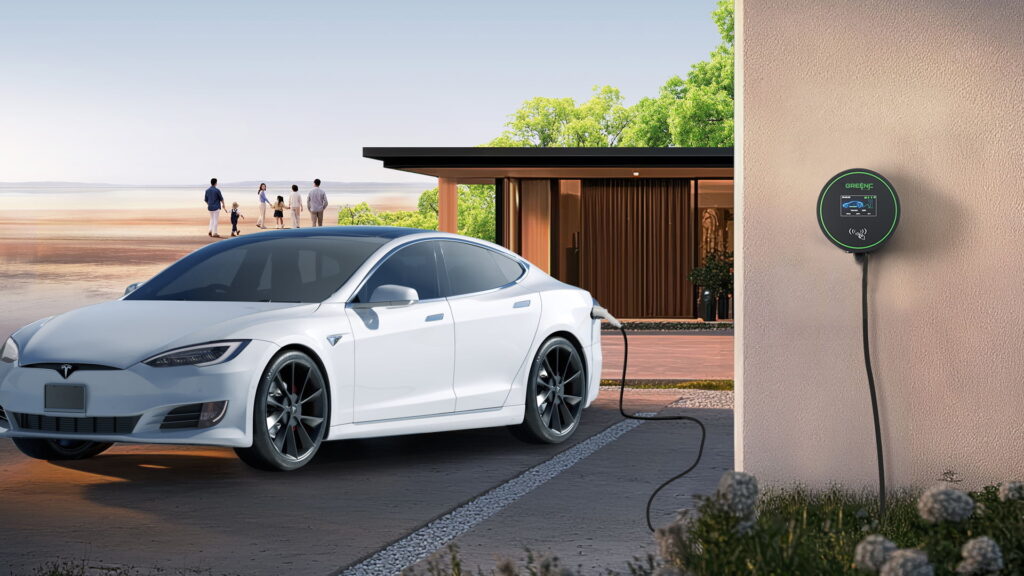

Hyd Cebl Safonol ar gyfer Gwefrwyr EV AC
Hyd Cebl Gwefru AC Nodweddiadol
Ar gyfer gwefrwyr AC masnachol, y hyd cebl mwyaf cyffredin yw:
| Math Gwefrydd | Hyd y Cebl Nodweddiadol |
|---|---|
|
Gwefrydd AC wedi'i osod ar y wal |
4m - 5m |
|
Gwefrydd AC pedestal masnachol |
5m - 7m |
|
Gwefrydd AC parcio cyhoeddus |
5m - 7.5m |
Y fasnachol a ddefnyddir fwyaf eang Cebl AC mae hyd heddiw tua Metr 5.
Mae'r hyd hwn fel arfer yn ddigonol ar gyfer:
- Mannau parcio ochr
- Parcio o'r tu blaen
- Cerbydau porthladd gwefru cefn
- Y rhan fwyaf o fodelau trydan Ewropeaidd
Pam mae Gwefrwyr AC Fel Arfer yn Defnyddio Ceblau 5m
1. Cydbwysedd Rhwng Cyrhaeddiad a Phwysau
Mae ceblau gwefru AC yn cynnwys dargludyddion copr, haenau inswleiddio, cysgodion a siacedi amddiffynnol. Mae ceblau hirach yn mynd yn drymach ac yn llai hyblyg.
Er enghraifft:
- Mae cebl Math 2 5m yn gyfforddus i'w ddefnyddio bob dydd
- Gall cebl 10m deimlo'n swmpus ac yn anodd ei storio
Mae gweithredwyr masnachol eisiau ceblau y gall defnyddwyr eu trin yn hawdd sawl gwaith bob dydd.
2. Cost Gosod a Chynnal a Chadw Is
Mae angen y canlynol ar geblau AC hirach:
- Mwy o ddeunydd copr
- Cefnogaeth cebl cryfach
- Lle mewnol mwy y tu mewn i'r gwefrydd
- Cost amnewid uwch
Gan y gall gorsafoedd parcio masnachol osod dwsinau neu hyd yn oed gannoedd o wefrwyr, mae cost cebl yn dod yn bwysig.
3. Lleihau Llusgo Tir
Mae ceblau hir iawn yn aml yn cyffwrdd â'r llawr, yn enwedig mewn meysydd parcio awyr agored. Gall hyn achosi:
- Cronni baw
- Gwisgo cebl
- Difrod i gerbydau
- Risgiau diogelwch i gerddwyr
Mae ceblau byrrach yn helpu i gynnal rheolaeth geblau glanach.
Hyd Cebl Gwefrydd AC yn ôl Senario Parcio
Adeiladau Swyddfa
Hyd a argymhellir: 5m
Mae'r rhan fwyaf o leoedd parcio swyddfeydd wedi'u gosod a'u trefnu. Mae gyrwyr fel arfer yn parcio'n ofalus, felly mae hyd cebl safonol yn ddigonol.
Canolfannau Siopa a Pharcio Cyhoeddus
Hyd a argymhellir: 5m – 7m
Mae defnyddwyr cyhoeddus yn parcio'n llai cyson. Mae ceblau hirach yn darparu gwell hyblygrwydd ar gyfer gwahanol safleoedd cerbydau trydan.
Gwefru Gwesty a Chyrchfan
Hyd a argymhellir: 5m – 7.5m
Mae gwestai'n gwasanaethu llawer o fodelau cerbydau trydan o wahanol ranbarthau. Mae ceblau ychydig yn hirach yn gwella hwylustod i westeion sy'n anghyfarwydd â lleoliadau gwefru.
Parcio Fflyd
Hyd a argymhellir: 4m – 5m
Mae cerbydau fflyd yn aml yn parcio mewn safleoedd sefydlog, gan ganiatáu ceblau byrrach a rheolaeth ceblau fwy trefnus.

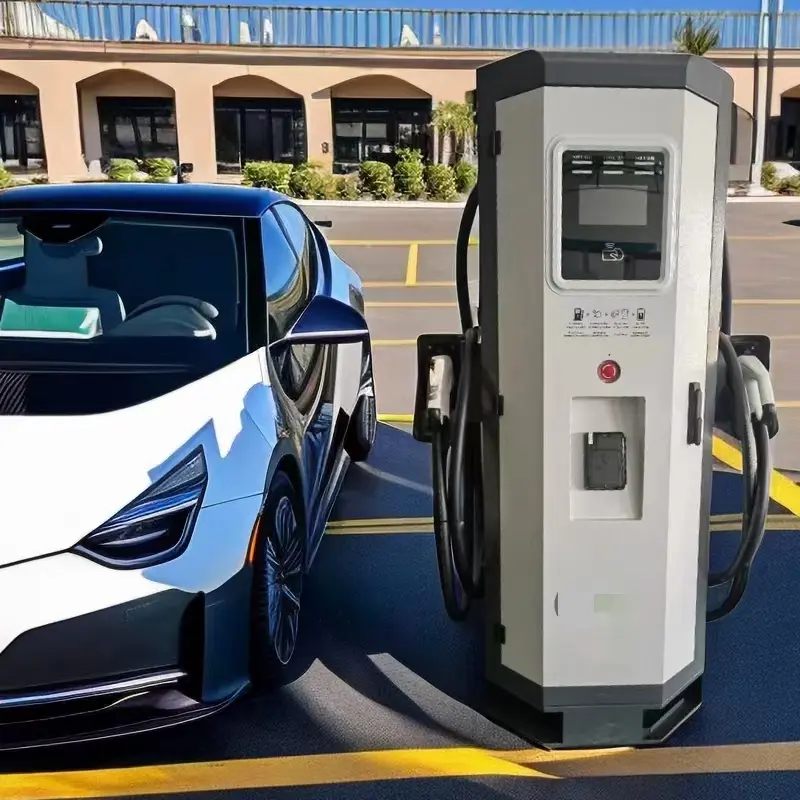

Hyd Cebl Safonol ar gyfer Gwefrwyr Cyflym DC
Hyd Cebl Gwefrydd DC Nodweddiadol
Mae gwefrwyr cyflym DC fel arfer yn defnyddio:
| Pŵer Gwefrydd DC | Hyd y Cebl Nodweddiadol |
|---|---|
|
Gwefrydd DC 60kW – 120kW |
3m - 5m |
|
Gwefrydd 150kW – 240kW |
3m - 4m |
|
Gwefrydd HPC pŵer uchel |
3m - 4m |
Yn wahanol i wefrwyr AC, mae ceblau gwefru DC fel arfer yn fyrrach.
Pam mae Ceblau Gwefru Cyflym DC yn Fyrrach
1. Mae Ceblau DC yn Llawer Trymach
Mae ceblau gwefru cyflym DC yn cario cerrynt uchel iawn.
Enghreifftiau:
- Gall gwefrydd 120kW allbynnu dros 250A
- Gall gwefrydd 240kW fod yn fwy na 500A
I drin y cerrynt hwn yn ddiogel, mae ceblau DC yn defnyddio:
- Dargludyddion copr mwy
- Inswleiddio trwchus
- Systemau oeri hylif (ar gyfer gwefrwyr HPC)
Wrth i bŵer gynyddu, mae pwysau'r cebl yn cynyddu'n sylweddol.
Gall cebl DC hir fod yn anodd iawn i ddefnyddwyr ei godi a'i weithredu.
2. Gostyngiad Foltedd a Chynhyrchu Gwres
Mae ceblau DC hirach yn creu:
- Mwy o wrthwynebiad trydanol
- Cynhyrchu gwres uwch
- Colli mwy o ynni
Mae ceblau byrrach yn helpu i wella:
- Codi tâl effeithlonrwydd
- Rheoli tymheredd
- Dibynadwyedd system
Mae hyn yn arbennig o bwysig ar gyfer gorsafoedd gwefru cyflym iawn.
3. Cyfyngiadau'r System Oeri
Mae llawer o wefrwyr DC pŵer uchel yn defnyddio ceblau wedi'u hoeri â hylif.
Mae angen y canlynol ar geblau hirach:
- Mwy o hylif oeri
- Pympiau cryfach
- Systemau oeri mwy cymhleth
Mae hyn yn cynyddu cost cynhyrchu a chynnal a chadw.
Dyluniad Parcio Gwefru DC Masnachol
Gan fod ceblau DC yn fyrrach, mae dylunio parcio yn dod yn bwysicach.
Mae'r rhan fwyaf o orsafoedd gwefru DC masnachol yn defnyddio:
- Gwefrwyr wedi'u gosod yn y canol
- Cynlluniau tynnu drwodd
- Cypyrddau gwefru wedi'u lleoli'n ofalus
Y nod yw sicrhau y gall y cysylltydd gyrraedd yn hawdd:
- Porthladdoedd gwefru blaen
- Porthladdoedd gwefru cefn
- Porthladdoedd ochr chwith neu dde
Heb fod angen ceblau rhy hir.
Mae Safleoedd Porthladd Gwefru EV Gwahanol yn Effeithio ar Hyd y Cebl
Un her fawr mewn meysydd parcio masnachol yw bod porthladdoedd gwefru cerbydau trydan wedi'u lleoli'n wahanol yn dibynnu ar frandiau cerbydau.
Enghreifftiau:
- Tesla: ochr gefn
- Nissan Leaf: canol blaen
- BYD: ochr flaen
- BMW: ochr cefn
- Rhai faniau masnachol: ardal y gril blaen
Rhaid i weithredwyr gwefru masnachol ystyried yr holl gynlluniau hyn wrth ddewis hyd cebl.
Dyna pam mae gorsafoedd gwefru cyhoeddus yn aml yn dewis ceblau ychydig yn hirach o'i gymharu â gwefrwyr preswyl.
A yw Ceblau Gwefru Cerbydau Trydan Hirach bob amser yn Well?
Ddim o reidrwydd.
Er bod ceblau hirach yn gwella hyblygrwydd, maent hefyd yn creu anfanteision:
| Manteision Cebl Hirach | Anfanteision Cebl Hirach |
|---|---|
|
Mynediad haws i gerbydau |
Cost uwch |
|
Gwell cydnawsedd |
Trin trymach |
|
Parcio mwy hyblyg |
Mwy o wisgo cebl |
|
Cyfleustra gwell i ddefnyddwyr |
Mwy o risg diogelwch |
Yr ateb gorau fel arfer yw:
- Lleoliad gwefrydd priodol
- Dyluniad parcio clyfar
- Hyd cebl rhesymol
- Systemau rheoli ceblau da
Gwahaniaethau Rhanbarthol yn Hyd Cebl Gwefrydd EV
Ewrop
- Mae ceblau AC Math 2 yn aml yn defnyddio 5m
- Gall gorsafoedd gwefru cyhoeddus ddefnyddio ceblau 7m
Gogledd America
- mae gwefrwyr AC masnachol fel arfer yn defnyddio 18 troedfedd – 25 troedfedd (5.5m – 7.6m).
- Hyd nodweddiadol y Cebl DC fel arfer yw 10 troedfedd – 16 troedfedd (3m – 5m)
asia
- Mae mannau parcio cryno yn aml yn ffafrio dyluniadau cebl byrrach, 3m. – 5m.
- Mae gorsafoedd gwefru cyflym DC fel arfer yn optimeiddio lleoliad gwefrydd yn lle cynyddu hyd y cebl, 3m – 4m.
Casgliad
Mewn prosiectau gwefru cerbydau trydan masnachol, mae hyd y cebl yn rhan hanfodol o ddyluniad gwefrydd a phrofiad y defnyddiwr.
Ar gyfer gwefrwyr AC, y safon ddiwydiannol fel arfer yw:
- 5m i 7m
Ar gyfer gwefrwyr cyflym DC:
- 3m i 5m
Mae hyd delfrydol y cebl yn dibynnu ar:
- Cynllun parcio
- Mathau o gerbydau
- Pŵer gwefrydd
- Ymddygiad defnyddwyr
- Ystyriaethau diogelwch
Yn hytrach na dewis y cebl hiraf posibl yn unig, dylai gweithredwyr gwefru masnachol ganolbwyntio ar gydbwyso:
- Cyfleus
- Gwydnwch
- Effeithlonrwydd cost
- Diogelwch
- Perfformiad codi tâl
Wrth i fabwysiadu cerbydau trydan barhau i dyfu ledled y byd, bydd dylunio ceblau wedi'u optimeiddio a chynllunio parcio yn dod yn gynyddol bwysig ar gyfer seilwaith gwefru masnachol llwyddiannus.
