A medida que los vehículos eléctricos se popularizan en todo el mundo, la demanda de infraestructuras de carga más rápidas y eficientes sigue creciendo. Si bien los cargadores de CC integrados tradicionales aún se utilizan ampliamente, muchos operadores de estaciones de carga comerciales están optando por cargadores de CC divididos para estaciones de carga a gran escala, flotas de vehículos y áreas de servicio en autopistas.
Pero, ¿qué es exactamente un cargador de CC dividido y cómo funciona?

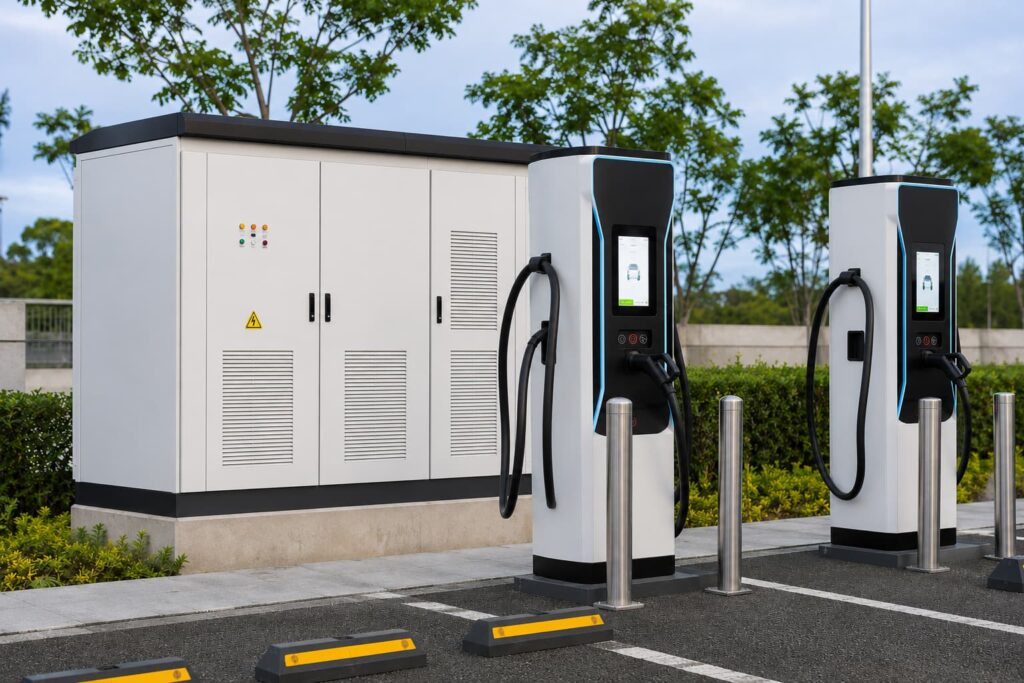

En términos sencillos, un cargador de CC dividido separa el sistema de conversión de energía de los terminales de carga. En lugar de ubicar todos los componentes dentro de un único gabinete de carga, el sistema utiliza un gabinete de alimentación centralizado conectado a múltiples dispensadores de carga. Este diseño ofrece mayor flexibilidad, mejor aprovechamiento de la energía y una expansión más sencilla para proyectos comerciales de carga de vehículos eléctricos.
Explicaremos cómo funcionan los cargadores de CC divididos, sus componentes clave, sus ventajas y por qué se están volviendo cada vez más populares en la infraestructura moderna de carga de vehículos eléctricos.
¿Qué es un cargador de CC dividido?

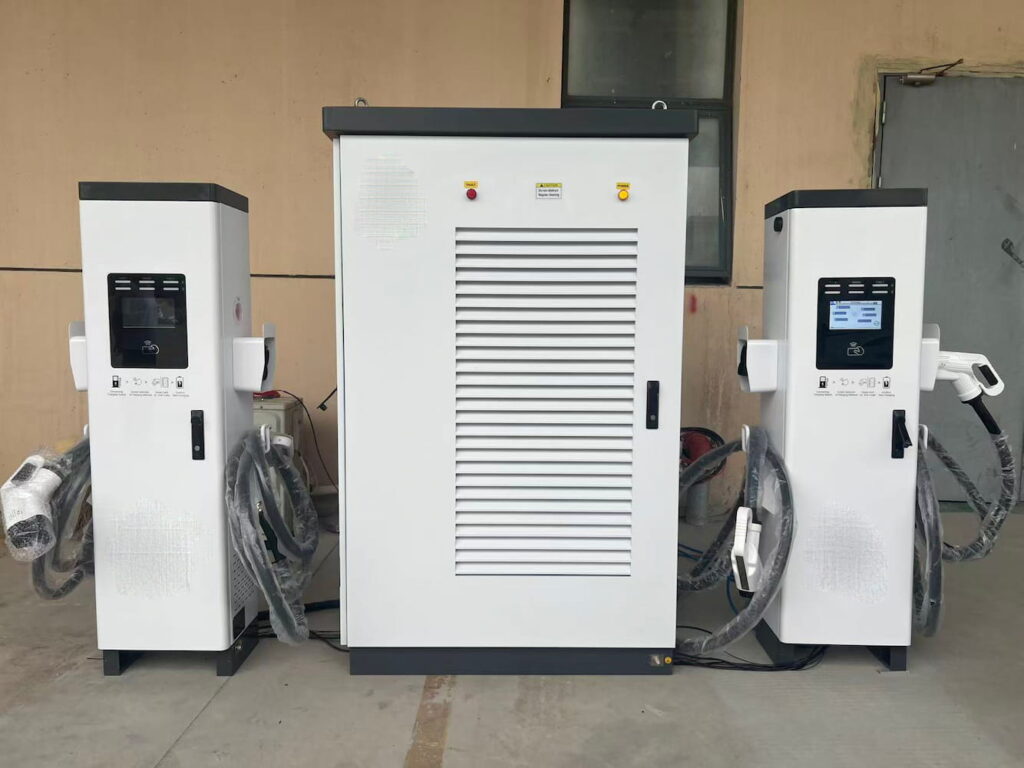

Un cargador de CC dividido, también llamado cargador rápido de CC de tipo dividido, es un sistema de carga para vehículos eléctricos en el que los módulos de alimentación principales están instalados en un armario de alimentación central, mientras que los terminales de carga orientados al usuario están separados en dispensadores independientes.
A diferencia de los cargadores de CC integrados tradicionales, donde todos los componentes están integrados en un solo gabinete, los sistemas de carga divididos dividen la arquitectura de carga en dos secciones principales:
- Armario de alimentación centralizado
- Dispensadores de carga
El armario de distribución eléctrica convierte la electricidad de corriente alterna (CA) de la red en electricidad de corriente continua (CC) y distribuye la energía a varios dispensadores conectados en toda la estación de carga.
Esta estructura permite que un único sistema de alimentación dé servicio a varios puntos de carga simultáneamente, lo que la hace muy adecuada para aplicaciones de carga comerciales y de alto tráfico.
Componentes principales de un sistema de carga de CC dividido
Para comprender mejor cómo funciona un cargador de CC dividido, es importante comprender primero sus componentes principales.
Gabinete de energía
El armario de alimentación es el núcleo de todo el sistema de carga. Generalmente contiene:
- Módulos de potencia
- rectificadores
- Sistemas de enfriamiento
- Unidades de distribución de energía
- Sistemas de control central
Su función principal es convertir la corriente alterna (CA) de la red eléctrica en corriente continua (CC) estable, adecuada para la carga de baterías de vehículos eléctricos.
El armario de distribución eléctrica suele instalarse en una zona técnica alejada de las plazas de aparcamiento. Dado que el armario se encarga de todas las tareas de conversión de energía, los dispensadores de carga pueden ser más pequeños y compactos.
Para estaciones de carga de alta potencia, el gabinete de alimentación puede admitir capacidades de potencia tales como:
- 240kW
- 360kW
- 480kW
- 600kW o más
Dispensador de carga
El dispensador de carga es el terminal visible que utilizan los conductores de vehículos eléctricos.
Generalmente incluye:
- Cable de carga
- Conector
- Pantalla táctil o pantalla
- RFID o sistema de pago
- Boton de parada de emergencia
- Interfaz de comunicaciones
A diferencia de los cargadores integrados, el dispensador en sí no contiene grandes módulos de potencia. Su función principal es servir de interfaz entre el vehículo y el armario de alimentación centralizado.
Gracias a este diseño, los dispensadores son más delgados, ligeros y fáciles de instalar en las zonas de aparcamiento.
Sistema de distribución de energía inteligente
Una de las características más importantes de los cargadores de CC divididos es la asignación inteligente de energía.
El sistema puede distribuir dinámicamente la energía disponible entre varios dispensadores de carga en función de la demanda del vehículo.
Por ejemplo:
- El vehículo A puede requerir solo 60 kW.
- El vehículo B puede requerir 180 kW.
El sistema asigna automáticamente más potencia disponible al vehículo con mayor demanda de carga. Esto mejora la eficiencia general de la carga y aumenta el aprovechamiento de la energía.
¿Cómo funciona un cargador de CC dividido?
Principio de funcionamiento de un cargador de CC dividido Se puede explicar en varios pasos sencillos.
Paso 1: La alimentación de CA entra en el armario de distribución eléctrica.
La electricidad procedente de la red eléctrica entra en el armario de distribución centralizado en forma de corriente alterna (CA).
La potencia de entrada puede variar según la infraestructura eléctrica local, pero las estaciones de carga comerciales suelen utilizar corriente alterna trifásica.
Paso 2: La corriente alterna se convierte en corriente continua.
Dentro del armario de distribución eléctrica, los módulos rectificadores convierten la electricidad de corriente alterna (CA) en corriente continua (CC).
Este proceso de conversión es fundamental porque las baterías de los vehículos eléctricos solo pueden almacenar energía de corriente continua (CC).
Los módulos de potencia regulan continuamente el voltaje y la corriente para garantizar un rendimiento de carga estable y seguro.
Paso 3: El sistema asigna energía a los diferentes dispensadores.
Tras la conversión de energía, el sistema distribuye de forma inteligente la energía de CC a los dispensadores de carga conectados.
A diferencia de los cargadores tradicionales con una potencia de salida fija, los cargadores de CC divididos pueden compartir la energía de forma dinámica.
Por ejemplo, si solo un vehículo se está cargando, el sistema puede asignarle casi toda la energía disponible. Cuando se conectan más vehículos, el sistema distribuye automáticamente la energía entre ellos.
Esta flexibilidad mejora enormemente la eficiencia de las estaciones de carga.
Paso 4: Comienza la comunicación con el vehículo.
Una vez conectado el vehículo eléctrico, el cargador se comunica con el sistema de gestión de la batería (BMS) del vehículo.
El BMS intercambia información importante con el cargador, incluyendo:
- Voltaje de la batería
- demanda de corriente de carga
- Temperatura de la batería
- Estado de carga
- Condiciones de seguridad
En función de esta información, el sistema de carga ajusta continuamente los parámetros de carga en tiempo real.
Paso 5: Ajuste de carga dinámica
Durante el proceso de carga, el sistema supervisa constantemente el estado de la batería y la demanda de carga.
A medida que la batería alcanza niveles de carga más altos, el cargador reduce gradualmente la corriente de carga para proteger la salud de la batería y mantener un funcionamiento seguro.
Esta gestión inteligente de la carga ayuda a optimizar la velocidad de carga al tiempo que garantiza la fiabilidad de la batería a largo plazo.
Ventajas de los cargadores de CC divididos
Los sistemas de carga de CC dividida ofrecen varias ventajas importantes. en comparación con los cargadores integrados tradicionales.
Reparto de energía flexible
Un armario de alimentación centralizado puede dar soporte a varios dispensadores de carga.
Esto permite que las estaciones de carga distribuyan la energía de manera más eficiente y reduzcan el desperdicio energético.
Mayor eficiencia espacial
Gracias a que los dispensadores son más pequeños y ligeros, las estaciones de carga pueden optimizar la distribución de los aparcamientos con mayor facilidad.
Esto es especialmente útil para:
- Estaciones de carga en autopista
- depósitos de flotas
- Zonas de aparcamiento comerciales
- Estaciones de carga para autobuses
Expansión futura más sencilla
Una de las principales ventajas de los sistemas divididos es la escalabilidad.
Los operadores pueden instalar dispensadores de carga adicionales más adelante sin necesidad de reemplazar todo el sistema eléctrico.
Esto reduce los costes de expansión futuros y proporciona una mayor flexibilidad a medida que aumenta la demanda de vehículos eléctricos.
Mejor utilización del equipo
Los cargadores integrados tradicionales a menudo dejan capacidad de energía sin utilizar cuando la demanda de carga es baja.
Los cargadores de CC divididos mejoran la utilización al distribuir dinámicamente la energía donde más se necesita.
Esto ayuda a maximizar la eficiencia de las estaciones de carga y el retorno de la inversión.
Mantenimiento más fácil
Dado que los módulos de alimentación están centralizados dentro de un mismo armario, el mantenimiento resulta más sencillo.
Los técnicos pueden realizar el mantenimiento del armario de distribución eléctrica sin interrumpir el funcionamiento de todos los dispensadores de carga, lo que ayuda a reducir el tiempo de inactividad.
Cargador de CC dividido frente a cargador de CC integrado
Aunque ambos sistemas ofrecen carga rápida de CC, sus estructuras son bastante diferentes.
Los cargadores de CC integrados colocan todos los componentes dentro de un solo gabinete, incluyendo:
- Módulos de potencia
- Sistemas de enfriamiento
- Interfaz de usuario
- Cable de carga
Este diseño funciona bien para estaciones de carga más pequeñas.
Sin embargo, para las grandes estaciones de carga comerciales, los cargadores de CC divididos ofrecen mayor flexibilidad y escalabilidad.
Los cargadores integrados suelen ser más fáciles de instalar inicialmente, pero los sistemas divididos funcionan mejor en entornos de carga con mucho tráfico, donde varios vehículos requieren carga simultánea.
¿Dónde se utilizan habitualmente los cargadores de CC divididos?
Los sistemas de carga de CC dividida están ganando cada vez más popularidad en numerosas aplicaciones comerciales.
Las ubicaciones de instalación más comunes incluyen:
- Estaciones de servicio de autopista
- Puntos de recarga públicos para vehículos eléctricos
- Estacionamientos comerciales
- cocheras de autobuses eléctricos
- estaciones de carga para camiones
- centros de recarga de flotas
A medida que aumenta la demanda de carga ultrarrápida, más operadores están optando por una arquitectura de carga dividida para una infraestructura preparada para el futuro.
Tendencias futuras de la carga de CC dividida
La industria de los vehículos eléctricos avanza hacia una mayor potencia de carga y una gestión energética más inteligente.
Los sistemas de carga de CC dividida están bien posicionados para estas tendencias futuras porque admiten:
- Carga ultrarrápida
- Equilibrio de carga dinámico
- Gestión inteligente de la energía
- Integración de energías renovables
- Sistemas de almacenamiento de energía
- Tecnología de carga de megavatios
En el futuro, se espera que los sistemas de carga dividida desempeñen un papel aún más importante en la infraestructura de carga de vehículos eléctricos a gran escala en todo el mundo.
Conclusión
Los cargadores de CC divididos se están convirtiendo en una solución importante para los cargadores modernos. Estaciones comerciales de carga de vehículos eléctricos. Al separar el armario de alimentación centralizado de los dispensadores de carga, estos sistemas ofrecen mayor flexibilidad, mayor eficiencia y una escalabilidad más sencilla en comparación con los cargadores integrados tradicionales.
Su capacidad de distribución inteligente de energía permite que varios vehículos compartan la energía de carga disponible de forma dinámica, lo que ayuda a los operadores a mejorar la utilización y reducir los costos operativos.
A medida que la adopción de vehículos eléctricos siga creciendo rápidamente, es probable que los sistemas de carga de CC divididos se conviertan en una tecnología clave para dar soporte a las redes de carga de alta potencia y a gran escala en los próximos años.
